Xtar VX4 je univerzalni punjač i ispitivač kapaciteta koji ruši granice kompatibilnosti. Namijenjen je za 3,7V/3,6V Li-Ion, NiMH/NiCd a od sada podržava i 1,5V Li-ion te 3,2V LiFePO4 baterije. Zahvaljujući produženim utorima (podrška za duljinu 34–80 mm) može primiti i najduže zaštićene 21700 baterije sa zaštitnom elektronikom.

Punjač ima dva odabirna načina rada za različite kemijske sastave: Standardni (za 3,6V/3,7V Li-ion, 1,5V Li-ion i NiMH) te LiFePO4 način (za 3,2V LiFePO4). Svaki utor se kontrolira neovisno, što omogućuje punjenje različitih vrsta baterija istovremeno (mogu se kombinirati unutar odabranog načina rada). Jasni LCD zaslon prikazuje napon, kapacitet i struju. Vrlo korisna značajka je mogućnost mjerenja kapaciteta (Grading) za sve podržane baterije, uključujući i moderne 1,5V Li-ion baterije. Upozorenje: USB verzije 1,5 V Li-ion baterija mogu imati ograničenu kompatibilnost. U načinu Grading punjač kod njih često radi u beskonačnom ciklusu.

Maksimalna struja punjenja iznosi do 3000 mA (1 utor) pri korištenju USB izvora snage najmanje 20W. Kod 3,6V/3,7V Li-ion i LiFePO4 baterija struja se može ručno regulirati. Ako baterija ima visok unutarnji otpor, punjač automatski smanjuje struju bez obzira na ručne postavke, kako ne bi došlo do pregrijavanja baterije. Za 1,5V Li-ion i NiMH baterije struja je fiksno postavljena na sigurnih 500 mA.

Parametri USB punjača Xtar VX4

• Četiri neovisno nadzirana kanala za punjenje.
• Fizička kompatibilnost: Podržava baterije duljine 34 do 80 mm (idealno za duge 21700 sa zaštitom) i promjera 10 do 32 mm.
• Podrška protokola: Preporučuje se PD2.0 (12V 1.67A) za maksimalne performanse. Podržava i QC3.0 (9V 2A) te 5V 2A (s ograničenom snagom).
• Podržane veličine baterija:

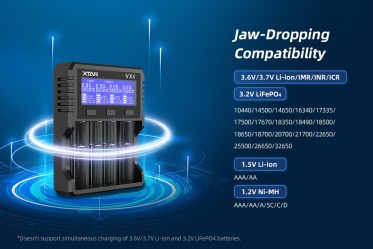

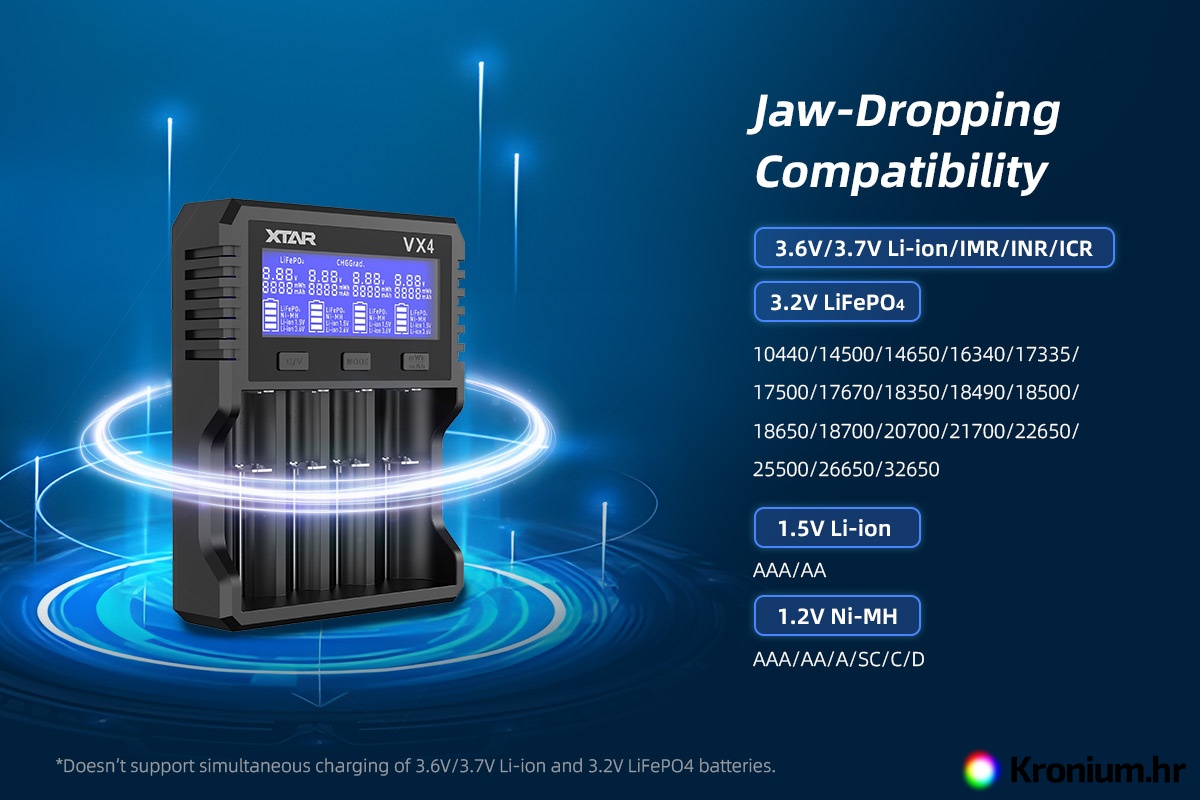

  • 3,6/3,7V Li-ion & 3,2V LiFePO4: 32650, 26650, 25500, 22650, 21700 (uključujući zaštićene), 20700, 18700, 18650, 18500, 18490, 18350, 17670, 17500, 17335, 16340/RCR123A, 14650, 14500, 10440.
  • 1,5V Li-ion: AA, AAA.
  • NiMH/NiCd: D, C, SC, AA, AAA.
• Struja punjenja:

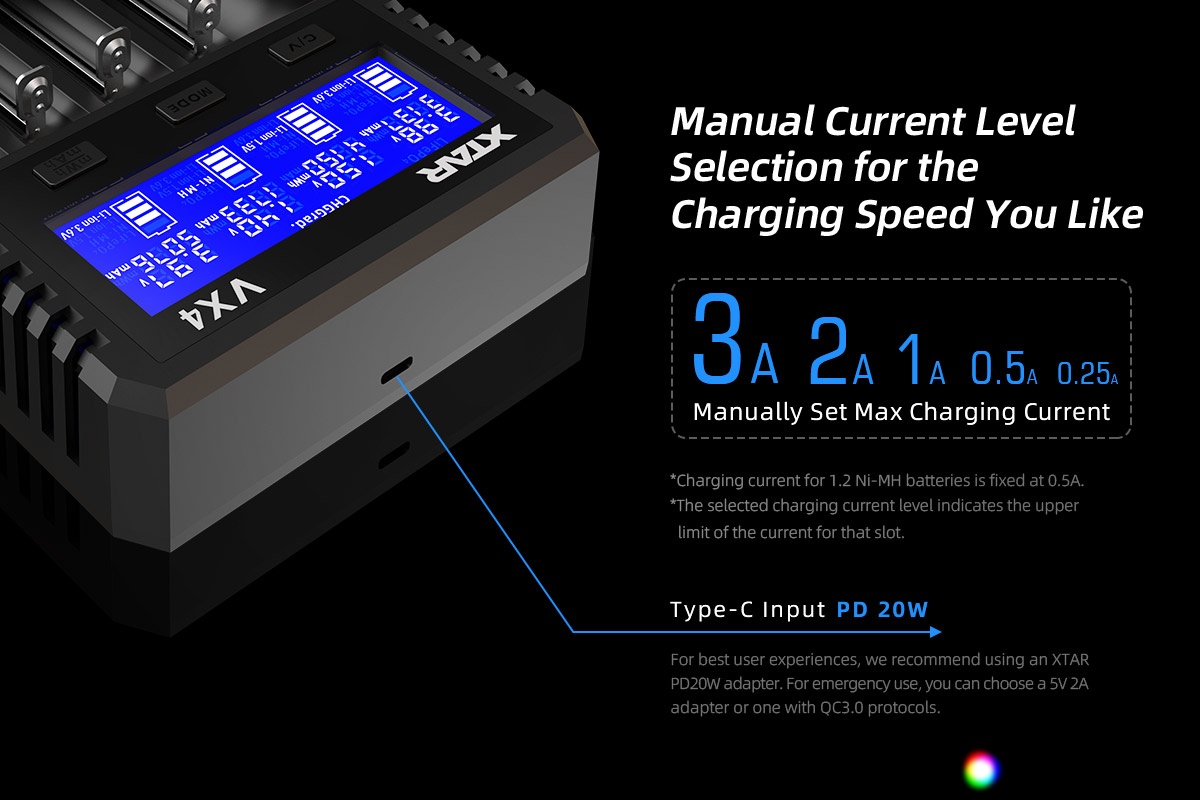

  • 3,6V/3,7V Li-ion / LiFePO4: Ručno odabirno 0,25 A, 0,5 A, 1 A, 2 A, 3 A. (Maksimalno: 1x 3 A, 2x 2 A, 4x 1 A).
  • 1,5V Li-ion / NiMH: Fiksna struja 0,5 A (sigurno punjenje za male ćelije).
• Struja pražnjenja: fiksno 0,3 A za sve vrste baterija.
• Ako baterija ima visok unutarnji otpor, punjač automatski smanjuje struju bez obzira na ručne postavke, kako ne bi došlo do pregrijavanja baterije.

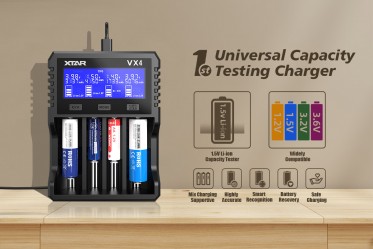

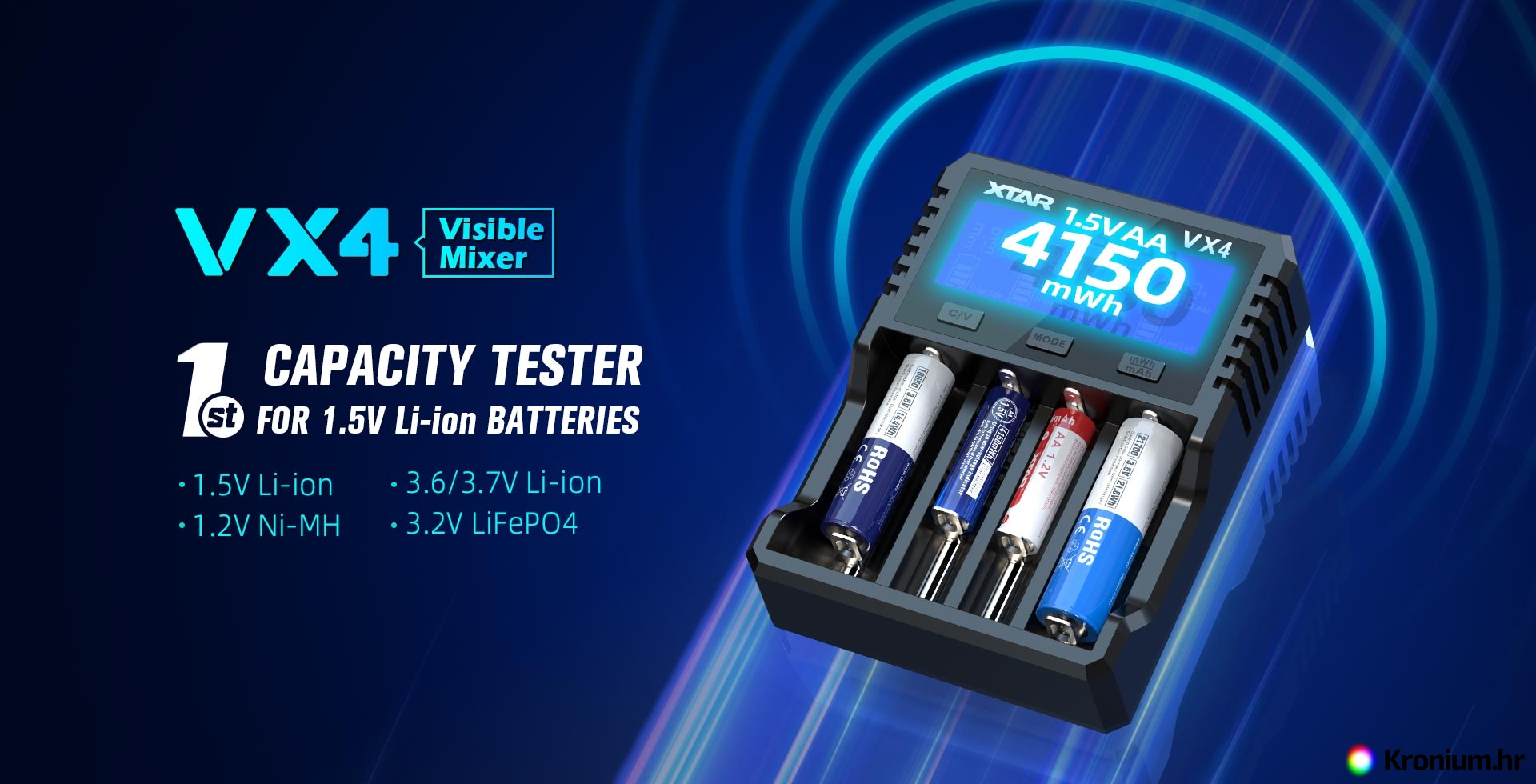

• Funkcija Grading (Test kapaciteta): Punjač može izmjeriti stvarni kapacitet baterije ciklusom punjenje-pražnjenje-punjenje. Izmjerena energija može se prikazati u mAh ili mWh. Ovo je jedini način da se sazna kapacitet kod 1,5V Li-ion baterija.
• LCD zaslon prikazuje status punjenja, struju i kapacitet. Zaslon se može isključiti za nesmetan san (dugi pritisak na tipku C/V).
• Težina punjača iznosi 315 grama. Dimenzije su 172 x 130 x 41,5 milimetara.
• Napredne funkcije: 0V aktivacija (oživljavanje previše ispražnjenih baterija), Soft Start, detekcija neispravnih baterija.
• Pakiranje uključuje punjač i USB-C kabel (mrežni adapter nije uključen, preporučujemo 30W USB adapter ili USB auto punjač snage 45 W).

Upravljanje i punjenje

Priključite punjač na USB izvor napajanja. Zadani način je Standardni način (prikladno za 3,7V Li-ion, 1,5V Li-ion i NiMH). Ako želite puniti LiFePO4 (3,2V), morate dugim pritiskom na tipku "Mode" prebaciti na LiFePO4 način (na zaslonu će zasvijetliti natpis LiFePO4). Pažnja: U ovom načinu rada ne smijete puniti obične 3,7V Li-ion baterije (ne bi se potpuno napunile).

Funkcije tipki:

• C/V (Current/Voltage): Kratki pritisak mijenja struju punjenja (samo kod 3,7V Li-ion i LiFePO4). Dugi pritisak uključuje/isključuje pozadinsko osvjetljenje zaslona.
• Mode: Kratki pritisak prebacuje prikazane vrijednosti (Struja / Kapacitet / Unutarnji otpor). Dugi pritisak služi za promjenu kemijskog sastava (Standard vs. LiFePO4) ili za odabir funkcije Grading (test kapaciteta), ovisno o stanju punjača.
• mAh/mWh: Prebacuje mjerne jedinice prikazane energije (korisno za usporedbu 1,5V baterija).

Upozorenje

• Tijekom punjenja 1,5V Li-ion baterija u stvarnom vremenu se ne prikazuju napon niti rastući kapacitet (prikazuje se tek rezultat). Za mjerenje kapaciteta koristite način Grading.
• Ne punite LiFePO4 u standardnom načinu (postoji opasnost od prepunjavanja i oštećenja baterije).
• Ne punite primarne (jednokratne) baterije.
• Punjač ima zaštitu od obrnutog umetanja i kratkog spoja (prikazat će "ERR").
